Вытяжные каналы под натяжным потолком

Вентиляция натяжного потолка

В последнее время все чаще в строительных фирмах можно встретить проекты, одним из отличительных элементов которых непременно является натяжной потолок. Функциональность и неприхотливость в обслуживании делают его одним из наиболее доступных и экономичных вариантов отделки потолочных конструкций, однако его установка зачастую требует монтажа дополнительных систем освещения или кондиционирования.

Для чего нужна вентиляция натяжного потолка

Отдельно в ряду этих элементов стоит система вентиляции, обусловленная необходимостью обеспечения нормального тока воздуха в помещении. Натяжные потолки характеризуются полным отсутствием естественной вентиляции, вследствие чего комната, отделанная этим видом потолочного покрытия, существенно теряет в аспекте попадания свежего воздуха внутрь помещения.

Именно поэтому многие из них отдельно оснащают вентиляционными устройствами, позволяющими обеспечить достаточный приток кислорода в жилую квартиру или офис. Также создание искусственных вентиляционных потоков позволяет избежать скопления конденсата и возникновения плесени над натяжным потолком.

Сплит — система для натяжного потолка

Современные натяжные полотна позволяют монтировать как интегрированные сплит-системы, централизованные вентиляционные устройства и кондиционеры внутрь потолочных конструкций, так и оформлять вентиляционные шахты, учитывая дизайн помещения и фактуру совмещаемых с ними поверхностей.

Организация вентиляции натяжного потолка

Простейшим способом обеспечения тока воздуха в комнате является установка сплит-систем, позволяющих выполнять комплекс базовых функций кондиционера, при этом не занимая лишнего пространства на стенах дополнительными коробками или панелями. Монтаж производится практически так же, как и обычная установка кондиционера: сначала делаются все необходимые технологические отверстия и подводы инженерных сетей, после чего устанавливаются крепежные элементы, на которых и закрепляется сплит. Отличие состоит лишь в подгонке полученной конструкции к интерьеру комнаты поверх закрепленной системы кондиционирования натягивается потолочное полотно, в котором прорезаются необходимые отверстия под панель сплита.

Вентиляция для многоуровневых потолков

Многоуровневые потолки являются прекрасной возможностью замаскировать уже существующие вентиляционные шахты или централизованные воздуховоды. Это позволяет обогатить интерьер помещения за счет декорирования неэстетичных коммуникаций или приспособлений. При желании уровень натяжной поверхности варьируется для достижения оптимальной высоты потолка и правильной работы существующих вентиляционных систем, а также формирования требуемого архитектурного ансамбля комнаты.

Вам может быть интересно:

Фотопечать

✅ Натяжные потолки с фотопечатью – конструкции, позволяющие оригинально оформить интерьер помещения, выделить его сильные стороны. Благодаря возможностям технологии фотопечати за относительно небольшие деньги с минимальными временными затратами удается достичь эффектного результата, который полностью изменит привычный вам интерьер.

Этапы монтажа

Монтаж натяжных потолков не занимает много времени это самый простой и недорогой способ придать квартире презентабельный вид. После установки натяжных полотен почти не остается мусора, а огромное разнообразие материалов и фактур, позволяет подобрать потолок под любой интерьер.

Сатиновые

Материалом для сатинового потолка является ПВХ. Его относят к разновидности классического матового натяжного потолка, хотя отличия легко различимы.

Источник

Вентиляционные каналы за натяжным потолком.

Собираюсь делать самосборную приточную вентиляцию в квартире 55 м2. Очень не хочется мучиться с коробами под вент. каналы ибо надо их метров 15 и идти будут по всей квартире(квартира распашонка).

Родилась идея пустить прямоугольные короба (60 х 200 мм) за натяжным потолком, все решетки вывести естественно через него.
Как я понимаю при этом надо обклеить короб утеплителем с фольгой(от конденсата).
Таким образом натяжной потолок будет от бетонного потолка где-то 8-9 см.

Какие минусы Вы видите в данном предложении? И почему так никто не делает(ну нигде в инете не нашел такого решения!) этоже в разы проще?

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 17.10.2010 Москва Сообщений: 1357
30.05.2012 в 01:18

Посмотрите вот здесь:

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 28.05.2012 Москва Сообщений: 13
30.05.2012 в 10:17

Прочитал. Но не увидел связи с моим вопросом: Можно ли делать вентканалы за натяжным потолком, какие дополнительные меры надо принять, и минусы данного способа?!

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 03.11.2007 Москва Сообщений: 12361
30.05.2012 в 10:55

spooki написал :
Собираюсь делать самосборную приточную вентиляцию в квартире 55 м2

Начните с того что расскажите что собой представляет этот зверь — «самосборная приточная вентиляция»

spooki написал :
Родилась идея пустить прямоугольные короба (60 х 200 мм) за натяжным потолком .

Не у Вас первого такая идея возникала. Вот только «потом» был ли толк в ней. Вот вопрос

spooki написал :
Какие минусы Вы видите в данном предложении? .

. Один из первых «минусов» — это то что используется пластмасса . Кроме этого — есть еще .

spooki написал :
почему так никто не делает(ну нигде в инете не нашел такого решения! .

Почему не делают . Делают. По ссылке посмотрите, там используются такие воздуховоды .

Это мое мнение и его не навязываю

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 28.05.2012 Москва Сообщений: 13
30.05.2012 в 11:24

Начните с того что расскажите что собой представляет этот зверь — «самосборная приточная вентиляция»

Ну вентиляция примерно такого содержания:

Может вентилятор возьму чуть менее мощный и нагреватель тоже. Планируемая производительность 30-80 кубов. Прикинул 800 Вт нагревателя должно хватить.

Не у Вас первого такая идея возникала. Вот только «потом» был ли толк в ней. Вот вопрос

Вот и хочу разобраться.

. Один из первых «минусов» — это то что используется пластмасса . Кроме этого — есть еще .

Ну для меня пластмасса минус не очевидный. Единственное сто приходит в голову это якобы большая токсичность воздуховодов. А вот еще было бы интересно.

Почему не делают . Делают. По ссылке посмотрите, там используются такие воздуховоды .

Ну Вы прямо как Designman .
Основной вопрос не про прямоугольные воздуховоды а про проведение их за натяжным потолком! В интернете полно рекламных статей производителей натяжных потолков что мол под ними можно вести вентиляцию, но хоть убейте я не смог найти ни одного описания в интеренете чтобы кто нибудь так делал и ни одной фотографии решетки торчашей из натяжного потолка — у всех короба.

• Просмотр профиля
• Сообщения пользователя
• Личное сообщение

Регистрация: 03.11.2007 Москва Сообщений: 12361
30.05.2012 в 11:41

spooki написал :
Основной вопрос не про прямоугольные воздуховоды а про проведение их за натяжным потолком! В интернете полно рекламных статей производителей натяжных потолков что мол под ними можно вести вентиляцию, но хоть убейте я не смог найти ни одного описания в интеренете чтобы кто нибудь так делал и ни одной фотографии решетки торчашей из натяжного потолка — у всех короба.

Садитесь в машину, едите по Рублево-Успенскому шоссе до Горок 2. Там (правда сейчас не знаю как называется, давно там не был) есть комплекс, его не проехать мимо, раньше он назывался «Дворянское гнездо». А в нем есть бассейн, в котором были натяжные потолки с звездным небом, с его подсветкой, системой вентиляции за натяжными потолками, с решетками/диффузорами на потолке.
Все это делается.
Этот пример привел только из-за того что это возможно доступное место. Все остальное — частные владения. Устанавливали воздуховоды и за потолками из ткани. Сейчас практически невозможного ничего нет. Вот только все эти «вставляния и втыкания» старались оставить на откуп «потолочникам», т.к. все отверстия и усиления потолка делаются на стадии кройки материала.

Это мое мнение и его не навязываю

Источник

Вентиляция в натяжном потолке — естественная и принудительная

Многие хорошо знакомы с натяжными потолками и оценили все преимущества. Однако, при службе полотна ПВХ, даже самого качественного, иногда возникают неприятные моменты, требующие исправления.

Причины необходимости вентиляции полотна

Существуют некоторые моменты, которые влияют на необходимость размещения вентиляции в полотне натяжного потолка:

• Случается, что достоинства натяжных потолках ценят не только люди, но и вредоносные грибки. Последние прекрасно себя чувствуют в теплых, сырых и затемненных участках пространства. Эти организмы отравляют воздух и способны вызвать проблемы дыхательных путей, начиная с аллергии и заканчивая астмой. И тогда вентиляция в натяжном потолке становится критически необходимой.
• Вздутие или обратный прогиб полотна не опасны, но портят общий вид комнаты, и также требуют устранения.
• Ванная – помещение, особо подверженное возникновению плесени благодаря сырости и конденсации от перепада температур. Влага со спорами грибков может проникнуть в толщу стены, и хозяин квартиры рискует получить мокрые разводы с черными пятнами.

Естественная вентиляция в помещении

Естественная вентиляция в натяжном потолке обеспечивается установкой решеток в полотне по диагонали или в разных углах комнаты. Этого будет достаточно, если в помещении хорошая циркуляция воздуха или качественная вытяжная система.

Учтите: вытяжка и монтируемые воздуховоды, а также трещины в стенах и перекрытии могут создать перепады давления и вызвать прогиб ПВХ-полотна в ту или иную сторону. Во избежание данной проблемы следует качественно герметизировать все стыки.

Вентиляционные решетки и отверстия в комнате

Некоторым может показаться, что установка решеток в натяжном потолке нереальна, но на практике это напоминает подготовку к монтажу встроенных светильников. Ничего сложного! Нужно только грамотно расположить решетки и прочие элементы системы, лучше в незаметных местах, например, за шторами или над шкафом.

Перед установкой решеток и диффузоров полотно укрепляется особым протекторным кольцом, и чем больше диаметр проема, тем оно шире. Кольцо клеится в точке выхода воздуховода. После этого прорезается отверстие, к нему подводится воздуховод, устанавливаются диффузоры и решетки. Теперь вы сможете навсегда забыть о сырости, затхлом воздухе и прогибах ПВХ-полотна!

Устройство вентиляции в ванной

Если собираетесь монтировать натяжной потолок в ванной – сразу нужно предусмотреть принудительную вентиляционную систему. Она может быть вытяжного, приточного или смешанного типа. В первом случае воздух вытягивается в общий вентиляционный канал, во втором – нагнетается извне и выталкивается тем же путем. Главной деталью такой системы является мощный вентилятор, рассчитанный на повышенную влажность. Место расположение вентилятора зависит от того, где находится отверстие вентиляционного канала:

• Отверстие расположено ниже предполагаемого уровня натяжного полотна, тогда вентилятор крепится непосредственно к отверстию канала.
• Отверстие расположено выше уровня, тогда к перекрытию монтируется конструкция из платформы и воздуховода, подключенного к каналу, а вентилятор крепится уже к самой платформе.

Вентиляционное оборудование также может стать источником конденсата. Поэтому необходимо тщательно заштукатурить или запенить трещины, а затем утеплить базовый потолок.

Если в комнате требуется расположить воздуховоды – сначала собирается вся вентиляционная система, а затем натягивается полотно. Сегодня строительный рынок предлагает оцинкованные и пластиковые воздуховоды круглого и квадратного сечения. Устанавливая вытяжку с гофротрубой, ее необходимо очень качественно закрепить, чтобы вибрация не передавалась к полотну.

Источник

Вентиляция, вытяжка, вентканал в натяжной потолок.

Во-первых, это герметичность соединения всех стыков вентканала. Кто-то задувает их монтажной пеной, кто-то изолирует специальной лентой. В любом случае НЕ достаточно использовать просто соединение труб без дополнительной изоляции.

вентканал за натяжным потолком герметично изолированный

опуск потолка под вентканалом 8-9 см

Во-вторых, гладкость конструкции и отсутствие острых деталей. Если под пластиковыми вентканалами планируется натяжной потолок, то следует понимать, что это – полотно – оно не всегда статично. Даже если вы не видите глазом движение полотна, оно может играть на несколько сантиметров вниз и вверх. Поэтому в конструкции вентканала не должно оставаться каких-либо выступающих острых частей, хомутов с острыми концами или торчащих шурупов.

В третьих, при планировании опуска потолка необходимо учесть наличие высоких окон. Если распашная часть окна у самого потолка, то не всегда получается опустить натяжное полотно на 8-9 см. Это с учетом высоты трубы и поворотной части. Следует это предусмотреть.

Относительно принудительной вытяжки в санузлах. Вентиляторы бывают круглые и квадратные.

круглый вентилятор в натяжном потолке

квадратный вентилятор в натяжной потолок

Чаще используется круглый вариант. Конструкция такого вентилятора очень проста, там нет даже отверстий под саморезы. Поэтому для монтажа круглого вытяжного вентилятора не требуется никаких платформ. Он крепится прямо к вентканалу специальными маленькими шурупами «блохами».

установка круглого вентилятора в натяжной потолок

монтаж квадратного вентилятора в натяжной потолок

Квадратные вентиляторы выглядят современнее, но более сложны в установке и потому стоимость их монтажа выходит дороже. Квадратные вентиляторы в своей конструкции имеют четыре крепежных отверстия, поэтому необходимо обеспечить за потолком жесткую платформу. Обычно это композиция из деревянных брусков. К которой через пленку, а точнее через наклеенные маленькие кольца прикручивается вентилятор.

Обычно в обоих вариантах к вентилятору сначала подключаются провода питания.

Если нам нужно подсоединить кухонную вытяжку к каналу за потолком, сначала у вас на потолке должен быть выведен сам вентканал. Именно вытяжку не нужно устанавливать до монтажа потолка, потому что мы не сможем тогда надеть полотно на трубу. При установке потолка, на пленку клеится термокольцо, как и в случае с вентиляторами. После монтажа потолка вашим мастерам остается только подсоединить трубу от вытяжки к вентканалу. Стык должен быть герметичен, чтобы воздух из вытяжки не попадал за пленку. Сама вытяжка крепится к стене или закрепляется в мебели.

монтаж островной вытяжки в натяжной потолок

островная вытяжка в натяжном потолке

Если вам удалось иметь современную планировку кухни с островом и именно на нем разместить варочную поверхность, то снова возникает вопрос о вытяжке. За потолком проводится вентканал к местоположению варочной поверхности. Затем вокруг вентканала создается посадочное место для вытяжки. В зависимости от формы и веса самого оборудования платформа имеет свою конструкцию. Иногда островная вытяжка может весить до 70 кг – тогда она крепится на шпильках к бетонному потолку. Сначала делается натяжной потолок, затем сквозь маленькие термокольца на полотне прикручивается вытяжка.

Современные тренды по вентиляции помещения требуют новых решений с обеспечением притока и оттока воздуха. Благодаря тому, что натяжной потолок крепится не к потолку, а к стенам по периметру, за ним можно скрыть любые коммуникации.

приточно-вытяжная вентиляция за натяжным потолком

трубы вентиляционные за натяжным полотном

И разветвленная система труб по всей квартире – не помеха для монтажа натяжного потолка. Более того, полотно можно установить с любым опуском, хоть 10 см, хоть 20, хоть 50 см. В отличие от гипсокартона, который крепится к бетонному потолку каждые 40 см и очень неудобно, когда по потолку идет куча труб.

вывод вентканала под приточную вентиляцию

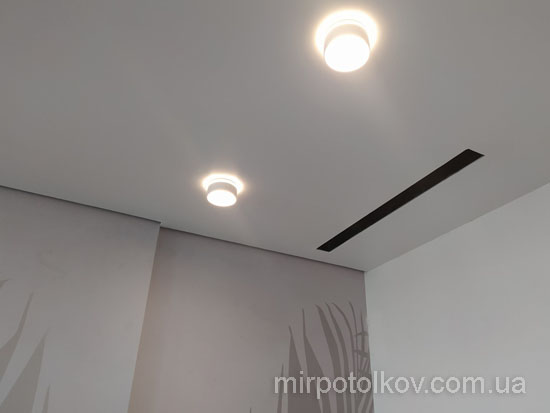

прямоугольные отверстия под вентиляцию

Вот у нас на одном объекте были сделаны в натяжном потолке такие прямоугольные отверстия для организации приточно-вытяжной вентиляции. Обычно эта решетка располагается в разных концах помещения, чтобы потоки воздуха не смешивались. Все получается стильно и современно, а главное функционально.

Итак, в натяжной потолок можно встроить любые коммуникации и сделать это красиво.

Источник

вентиляция на кухне под потолок

Всем доброго времени суток. Кухня с нестандартным углом 135 градусов. Верхние шкафы до потолка (на проекте не совсем верно). Высота потолка с учётом натяжного — 2.6м. В указанном маркером месте — расположена вентиляция. В проекте она просто закрыта шкафом. Вопрос — как оставить естественную вентиляцию на кухне? Не нашла примеров, как поступают в кухнях под потолок, если не строят короб?

E-mail Сохранить Комментировать 11 Подписаться
Сортировать : Сначала старые

• Сначала новые
• Сначала старые

Комментарии: 11

Dennise Denny

Год(а)/Лет назад: 2

«В указанном маркером месте — расположена вентиляция» Уточните, сколько это в сантиметрах от натяжного потолка 2,6 м?

• Нравится | 1
• Сохранить

марич гарич

Автор
Год(а)/Лет назад: 2
10 см от потолка, общая высота кухонного гарнитура — 2.5 м

• Нравится
• Сохранить

Похожие обсуждения

Нужна помощь в работе на кухне — какой формы выбрать потолок Q
Комментарии (9)

а как вы холодильник будете открывать? Если минимум по 60 см на глубину холодильника, открытую дверцу и стоящего человека, то на диван остается не более метра. Продумайте сначала расстановку. Можно по стене 215 поставить колонны с хол-ком и духовкой и мойку, а под окном зону готовки. И сделать антресоль над дверью на ширину вентшахты(?). Тогда потолок у вас будет правильной формы. Каких размеров у вас стол? сколько остается на проход между ним и нарисованной вами раб. зоной?

Помогите раставить мебель на кухне Q
Комментарии (59)

Последний проект кухни намного удачнее, но мне вот что непонятно. 1. Фасад мойки 60 см и ящики рядом — 30 см. С учётом стенок ящиков, системы креплений — съедается минимум 5 см из 30 полезной площади. Что туда поместится? А под мойкой что будет кроме ведра, ну может щетки с совком? Я хотя бы на 5-7 см увеличила ящики и уменьшила пространство под мойкой. 2. Дверцы в углу над столешницей. Везде по закрытой стене — фасады почти квадратные, крупные, и тут 2 "полуфасада". Почему в мебельной компании не предложили решение с соединением 2-х открывающихся вверх фасадов? Это и визуально приятнее, и намного удобнее (см. фото). А так представьте, что Вы открыли "на себя" ближайший из этих 2-х фасадов — удобно ли будет что-то брать и класть "из-за угла"?

Как часто вы НА САМОМ ДЕЛЕ пользуетесь вытяжкой на кухне? Q
Комментарии (72)

Я постоянно использую, потому — что кухня присоединена к гостиной, конечно все мы понимаем что вытяжка от всех запахов не спасет и даже больше того я всегда ее использую на минимум, потому — что не люблю шумы. Всегда при проектировании ее закладываю и всегда интересуюсь часто ли хозяева готовят и как относятся к запахам. Рассказываю о всех плюсах и минусах. Вытяжка все таки нужна, хотя в большей своей части эффективна не на 100%

Освещение на кухне Q
Комментарии (7)

552431508 Добрый день! Чтобы понять, сколько нужно источников света в помещении, рассчитайте норму освещенности. После этого можно будет заниматься расположением светового оборудования.

Dennise Denny

Год(а)/Лет назад: 2
Последние изменения: Год(а)/Лет назад: 2
Для начала выравните дверцы шкафчиков над холодильником и в колонне. Вот так:

Во-вторых не ясно, почему высота ганитура 2,5 при потолках 2,6 — вы хотите там пыль собирать, которую оооочень сложно будет вытереть, учитывая расстояние в 10 см до потолка? И только когда определитесь, как те шкафчики, на которые «не смотреть», должны выглядеть, можно будет соображать, куда и как выводить вентрешетку.

• Нравится | 2
• Сохранить

Dennise Denny

Год(а)/Лет назад: 2
Последние изменения: Год(а)/Лет назад: 2

И вообще как-то странно у вас все дверцы кухни нарисованы утопленными в каркас, а не закрывающие его полностью. А еще холодильнику открывание дверц в другую сторону бы развернуть, иначе будете проклинать ежедневно много раз от неудобства, и проклинать вдвойне, когда оставите вмятины на дверце холодильника от ручки духовки.

• Нравится
• Сохранить

марич гарич

Автор
Год(а)/Лет назад: 2

1. Высота 2.5 кухонного гарнитура +7 см карниз.
   2 по поводу шкафа в колонне — согласна, спасибо.
   3 почему утоплены — не знаю, думаю это просто дефект прорисовки и не более, все по стандарту) рисовал мне дизайнер по кухне, не сама
   4 холодильник — спасибо, про дверцу духовки — не думала об этом
   В остальном все так — как нарисовано в проекте, за исключением вытяжки — буду брать более обычную и дешёвую по конструкции

• Нравится
• Сохранить

Dennise Denny

Год(а)/Лет назад: 2

Если совсем коротко: очень советую обратиться к другому менеджеру (вряд ли это дизайнер) по кухням, а может и в другую контору. Потому что тут ляпов полно на картинке. Уже слышу звук отбивающей стену ручки с самой правой дверцы навесного шкафа. А пока я еще подумаю, чем и как тут помочь, не сильно усложняя. Или кто-то еще даст совет.

• Нравится | 2
• Сохранить

марич гарич

Автор
Год(а)/Лет назад: 2

По другому расположению ничего входит, длина основной стены всего 215 см. Проектировщик нарисовал по моему эскизу

• Нравится
• Сохранить

Dennise Denny

Год(а)/Лет назад: 2
Последние изменения: Год(а)/Лет назад: 2

Так на то он и проектировщик, чтобы указывать клиенту, который не профессионал, на недочеты и сложности в реализации его идей. Для уточнения: а выводы воды и канализации у вас в том углу, где раковина нарисована? И вытяжку вы к вентканалу подключать не будете? И еще: что-то на фото вентканал выходит не совсем там, где вы крестиком изобразили, а левее, мне кажется. Дайте его точное расстояние от правой стены и от потолка все же. И сами размеры вентотверстия.

• Нравится
• Сохранить

ID project

Год(а)/Лет назад: 2

марич гарич Добрый день! Сделайте кухню также, как на эскизе. Внутри навесного шкафа можно сделать отводящий короб под вентиляцию с выходом наверх.

• Нравится | 1
• Сохранить

Dennise Denny

Год(а)/Лет назад: 2

Наверх, где 3 см до потолка. Представляю, какая там историческая грязь будет скапливаться. Но только крепить шкафчики придется по старинке на шурупы тогда, потому что стандартная шина, на которую они навешиваются, будет приходиться аккурат на то вентотверстие.

• Нравится
• Сохранить

Студия дизайна, мебели и техники «АПлюс»

Год(а)/Лет назад: 2

В шкафу, который закрывает вент. решетку выполнить фасад в виде решетки в верхней части дверцы и ниже отверстия в задней его стенке (которое обеспечивает доступ к отверстию в стене) разместить горизонтальную полку. Минус такого решения — отверстие будет зарастать пылью.

• Нравится
• Сохранить
